2000.12.18.4 第19回
I. 前回課題解説
- ストラクチャード定理
「すべての適正モジュールは、3つの基本制御構造で構成（表現）することができる。」 → 定理
適正モジュール
(i) 一つの入り口、一つの出口
(ii) 関係しないソースコードが存在しない
3つの基本制御構造：順次、分岐、繰り返し
- ストラクチャードプログラミング
- 「ストラクチャード定理に基づいて（用いて）、適正モジュールを設計する手法」
- 手順
- 限定された範囲に収める
- 構造化：入れ子構造
3つの基本制御構造以外に便利な制御構造
- case 制御構造
- do until 制御構造 → 後判定処理
- do while 制御構造 → 前判定処理
ドキュメンテーション手法
NSチャート ←→
変換可能
＝等価フローチャート（流れ図） PAD HCP

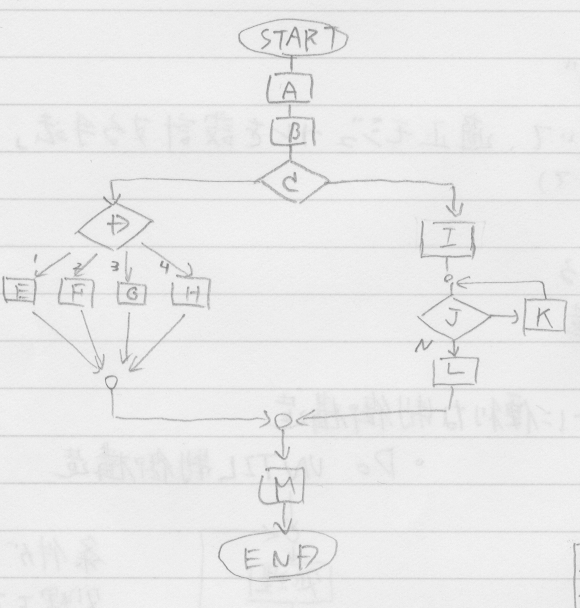

フローチャート NSチャート PAD
II. ビデオ
- テスト工程について
- テストの手順
- 単体テスト
- 結合テスト
- ビッグバンテスト
- ボトムアップテスト → テスト ドライバ
- トップダウンテスト → スタブ
- 混合テスト
- システムテスト
- テストレビュー（総合テスト）
- テストケースの設計
- ブラックボックステスト
- ホワイトボックステスト
- 原因結果グラフ
