ディジタル回路
【2003/10/30】 【第5回】
○今回の講義内容○
AD／DA変換
- 基本構成
- AD変換の原理
- 回路の性能を表す用語
1.基本構成
信号処理、信号伝達、信号蓄積を効率よく利用するためにディジタル化する。
2.AD変換の原理

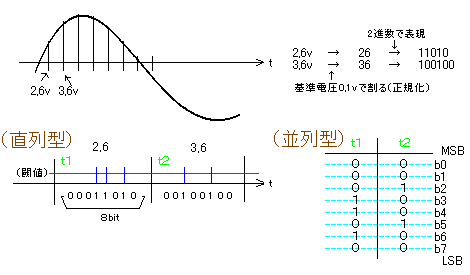

@標本化（サンプリング）
A量子化･･･値を数値化する（整数） （例）2.5V→25
B符号化･･･圧縮、暗号化、冗長性、
3.回路の性能を表す用語
1.分解能（resolution)･･･入力されるアナログ信号の全範囲をデジタル信号に
変換する分割数を意味するものであり、変換するデジタル信号のビット数で表します。
（例）アナログ信号が０〜１０ｖの時８bitでデジタル変換する場合1bitあたり10÷256＝0.039ｖになります。
2.直進性･･･入力と出力の関係について比例しているかどうかを測る度合い。
3.確度（accuracy)･･･理想の出力と実際の出力の差
誤差：フルスケールに対する差の割合
4.セトリング時間（settling time)･･･出力が安定するまでの時間（過渡応答時間）
5.温度特性･･･温度変化に対する変動特性
