7月5日のレポート
このレポートの採点Ａ-
１．モジュール設計で重要なストラクチャード定理とストラクチャードプログラムとは
どのような物か説明せよ。
２．モジュール設計で使われるＮＳチャートとＰＡＤを説明し、一つの事例を挙げて、
フローチャートとＮＳチャートとＰＡＤを表現せよ。
１．ストラクチャード定理もストラクチャードプログラミングもモジュールの処理手順を分りやすく
するための物である。
そして、単純で分りやすいモジュールは「適正モジュール」と呼ばれる。
適正モジュールとは
・開発･保守作業を容易にする
・労力と時間の大幅削減
・エラーの減少
という利点がある。
さらに、適正モジュールを作るためには
・モジュールの入り口、出口は１つである。
・モジュール内に機能とは関係ないコードが無い
ということを基本にして、以下のようなモジュールにしていかなければならない。
ストラクチャード定理･･･処理手順の複雑さを最小限に抑えるために、
「基本的な種類の制御構造」で表すことのできるモジュール

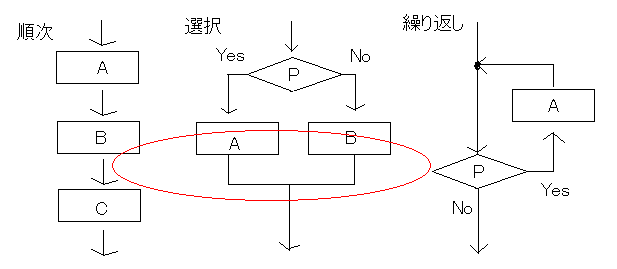

基本的な３つの制御構造
しかし、これは定理であり手法ではない。
そこで、ストラクチャードプログラミングが出てくる。
ストラクチャードプログラミングは、ストラクチャードの考え方を手法にした、
規則にのっとった手法である。

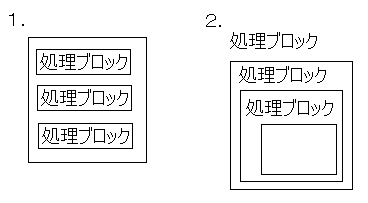

規則
１．モジュール内の各処理ブロックを限定された範囲内に抑える
＊処理ブロック･･･各モジュールの中のコードのまとまりで、モジュール内にはいくつかの処理ブロックが存在する。
２．処理ブロックの階層化
（処理ブロックは、さらに細かい内容の処理ブロックにすることができる）
説明の流れを考えるともっと良くなる!
２．ＮＳチャートもＰＡＤもストラクチャード定理にのっとった、モジュールの書き方である。

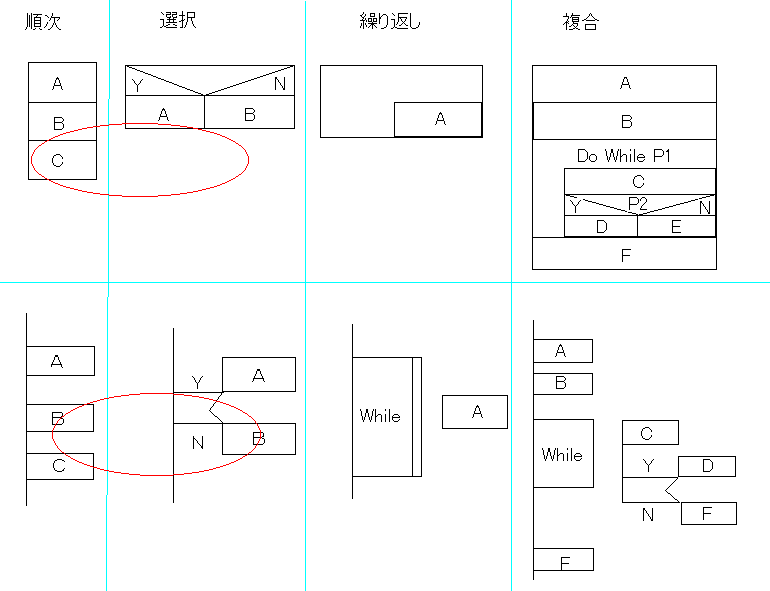

ＮＳチャート
・全て入れ子構造で表す
・適正でないモジュールは
設計できない。
ＰＡＤ
r n i
o a a
b l g ・縦横の二次元的な
l y r 処理手順で表す・
e s a
m i m
s

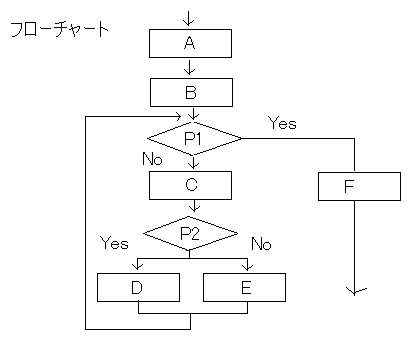

------→ＮＳチャートあるいはＰＡＤで表すこと
