6月28日のレポート
このレポートの採点Ａ-
トランザクション分割とは、どのような手法か、
又、ＳＴＳ分割との違いは何か。

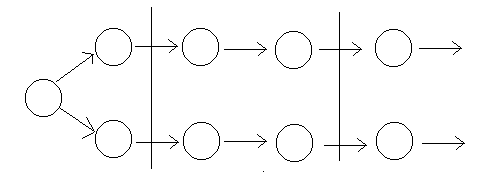

ＳＴＳ分割では、主なデータフローに着目し、１つのデータフローを
入力、変換、出力と分割していたが、
のように、主なデータフローが複数有ると、分割をしても各プロセスに個別の機能が入ってしまう。
独立性が低くなってしまう。
そこで使うのが、トランザクション分割である。
トランザクション分割とは、入力されたデータによりどのデータフローを
とおるのかを選択する場合に有効な独立性を高める手法である。

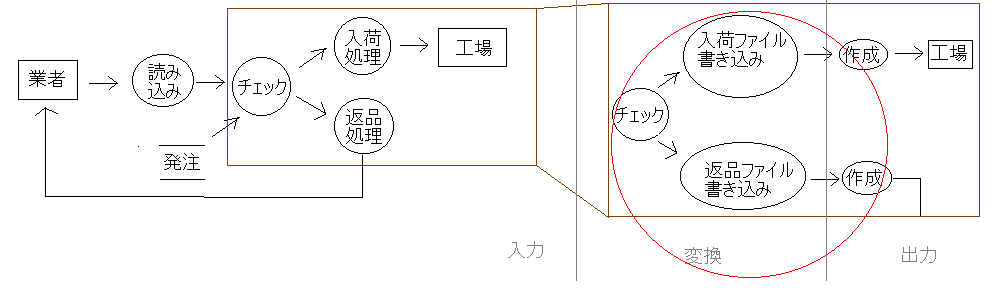

上の図は、業者から来た物を読み込み、発注データと照らし合わせてチェックをし、この図は何のための図か？説明が必要＜/font>
同じだったら入荷処理、違ったら返品処理を行うの図である。
入荷処理も返品処理もどちらも大切なものであり、どちらも主なデータフローであるため、
このような場合に使うのである

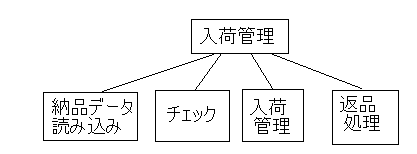

モジュール分割では
となる。
ＳＴＳ分割との違いを述べよ
